TFT彩屏总结-显示 静态
显示用的元件包括显示点，数字，汉字，图片，彩屏等等。
LCD1602液晶-字母、数字、符号
1602 液晶也叫 1602 字符型液晶，它能显示 2 行字符信息，每行又能显示16个字符。它是一种专门用来显示字母、数字、符号的点阵型液晶模块。它是由若干个 5x7 或者 5x10 的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。
管脚定义
LCD12864-字符、汉字、图形
LCD12864 液晶屏结构上与 LCD1602 一样，只是在行列数与现实像素上区别很大。LCD12864，以下简称 12864，注意区分 LCD1602 和LCD12864。12864是64 行 128 列，当然也有可能会设计成 64 列 128 行，这里的行列不像1602那样，1602 是按照八行四列标准英文字符格式，以一行十六个字符，两列字符命名，而 12864 是以 128 列像素，64 行像素，也就是有128*64 个像素点组成。就好比是 128 列 64 行的点阵。需要一行一列的去显示像素点。
TFTLCD-彩色图片
TFT-LCD 是薄膜晶体管液晶显示器英文 thin film transistor-liquidcrystal display 字头的缩写。TFT 液晶为每个像素都设有一个薄膜晶体管（TFT），每个像素都可以通过点脉冲直接控制，因而每个节点都相对独立，并可以连续控制，不仅提高了显示屏的反应速度，同时可以精确控制显示色阶，所以 TFT 液晶的色彩更真，因此 TFT-LCD 也被叫做真彩液晶显示器。
常用的 TFT 液晶屏接口有很多种，8 位、9 位、16 位、18 位都有，这里的位数表示的是彩屏数据线的数量。常用的通信模式主要有6800 模式和8080模式，对于 TFT 彩屏通常都使用 8080 并口（简称 80 并口）模式。

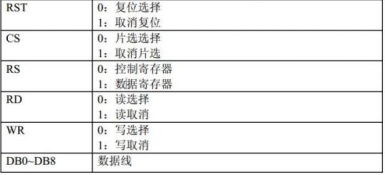

8080 模式的读写时序其实跟 LCD1602 或者 LCD12864 的读写时序是差不多的。8080 接口有5条基本的控制线和多条数据线，数据线的数量主要看液晶屏使用的是几位模式，有 8 根、9 根、16 根、18 根四种类型。它们的功能如下：

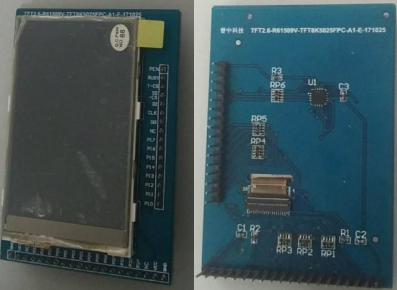

以 2.6 寸的 TFTLCD 模块为例，该模块驱动芯片型号是 R61509V，分辨率为240*320，接口为 16 位的 80 并口，自带触摸功能。
该模块的 80 并口有如下一些信号线：
CS：TFTLCD 片选信号。
WR：向 TFTLCD 写入数据控制。
RD：从 TFTLCD 读取数据控制。
RS：命令/数据选择（0，读写命令；1，读写数据）。DB[15：0]：16 位双向数据线。
RST：TFTLCD 复位。
用80 并口通信，要控制 TFTLCD 模块显示，总共需要 21 个 IO 口（除触摸功能管脚）。
TFTLCD 接口上的T_PEN、T_CS、SPI_SCK 等引脚是用于控制触摸的，暂时不看。
TFTLCD必备工具-取模软件
百度按步骤操作取模后的数组存档即可。由于51 单片机内SRAM 存储空间有限，取模软件定义数组的 const 需要改为 code，即将这些数据存储到单片机内FLASH中。
TFTLCD编程
每款TFTLCD的大小是固定的，在数据手册中可查，如目前我手上的这款ST7789S，默认竖屏时的尺寸为240320，那么对应屏幕上可显示的像素尺寸同样为240320；
像素尺寸可以右键图片的属性里查看其像素大小；
TFTLCD成像效果
手机拍摄效果属实不如人意，不过作者保证和此图片效果相差不大，远非黑白电视可比。
TFTLCD其他功能
触摸屏功能下次学会后分享
TFTLCD注意事项
目前是将图片存在flash里面的，51单片机flash空间只有64K，绝大部分真彩图片轻轻松松超过这个数值，编译时就会提示定义过多或者文件空间不够之类的。因此，如果要显示更大的图片，可以选择将图片存放sd卡，单片机去读取，再解码，然后再用TFT显示就可以了，学习方向的关键词是BMP解码，或者是把图片转换成bin格式文件，放到SD卡里面，单片机再读取数据显示到TFT，这样就不用解码了，可以直接显示。
