wifi通信

现如今已进入物联网时代，各种智能穿戴设备，智能家居等控制，无不体现无线通信的优势，其主要由 WIFI、蓝牙、Zigbee、4G 等模块协同微处理器或微控制器进行控制。
其中可以通过单片机的串口与ESP8266-WIFI 模块进行通信，通过手机与开发板上的WIFI 模块连接后控制开发板。
另外的学习方向可以是以C/C++语言通过Arduino IDE来开发NodeMCU

ESP8266-WIFI 模块介绍

ESP8266简介

ESP8266 是一个完整且成体系的 Wi-Fi 网络解决方案，能够搭载软件应用，或通过另一个应处理器卸载所有 Wi-Fi 网络功能。作者手中的ESP8266 是串口型WIFI，速度比较低，不能用来传输图像或者视频这些大容量的数据，主要应用于数据量传输比较少的场合，比如温度信息，一些传感器的开关量等。当然传输的数据量虽说少，但也能一次传输几千字节的数据，而且通信非常稳定，可以满足大多数应用。

ESP8266-WIFI模块简介

安信可推出的 ESP8266-WIFI 模块有很多，它们的使用方法都大同小异，我们只要将此模块引出的通信口与单片机 IO 口连接即可。
通用WIFI模块尺寸图如下图所示：

从 图中可以看到，WIFI 模块提供了一个2*4 的外接管脚，让我们连接到自己的电路中控制，这 8 个管脚两两间距是2.54mm。管脚功能定义如下：

VCC：3.3V 电源，开发板上丝印已经标了。
RST：ES8266 复位管脚，可做外部硬件复位使用。
CH_PD：使能管脚，高电平有效。
UTXD：串口发送管脚，与单片机串口的 RXD 相连。
URXD：串口接收管脚，与单片机串口的 TXD 相连。
GPIO0：GPIO0 为高电平代表从 FLASH 启动， GPIO0 为低电平代表进入系统升级状态，此时可以经过串口升级内部固件，暂时不需要，不用管。
GPIO2：此管脚为 ESP8266 引出的一个 IO 口，暂时不需要，不用管。
GND：GND 管脚。
其实我们不需要使用这么多管脚，只需要使用 WIFI 模块的串口UTXD、URXD管脚、RST 和 CH_PD 管脚即可，其他的不用管。
ESP8266-WIFI 模块支持 STA/AP/STA+AP 三种工作模式，默认串口通信波特率是 115200。
STA 模式：ESP8266 模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制。
AP 模式：默认模式 ATK_ESP8266 模块作为热点，实现手机或电脑直接与模块通信，实现局域网无线控制。
STA+AP 模式：两种模式的共存模式，即可以通过互联网控制可实现无缝切换，方便操作。
ESP8266-WIFI 模块仅在单连接状态，支持透传模式（TCP Client 透传和UDP透传）。下面以 STA+AP 模式为例，其他的模式操作百度即可。

ESP8266 常用指令

ESP8266-WIFI 模块采用的是 AT 指令操作，ESP8266 的指令非常多，但是我们不需要全部掌握，只需把常用的了解即可，遇到不会的还可以查看ESP8266 AT 指令集文档，里面详细介绍了各个指令的功能和使用方法。下面简单介绍下部分常用指令。

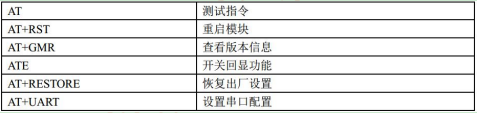

基础 AT 指令如下图所示：

模块默认串口通信波特率是 115200，由于作者手上的51单片机串口通信波特率达不到该值，所以首先需要将模块波特率设置为9600，然后再与单片机通信。

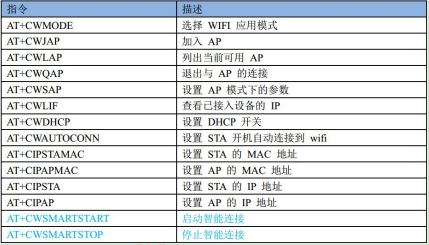

WIFI功能 AT 指令

改模块的其他用法如搭建客户端和服务器参考大神的文章，

硬件设计

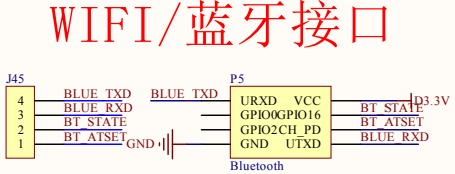

又见独立电路，其中P5 接口是 WIFI/蓝牙模块的接口，可以将ESP8266-WIFI 模块接在此接口，模块的电源管脚给电后，将WIFI/蓝牙模块芯片的控制管脚接至J45 端子上，方便于我们自行将控制管脚与单片机连接。ESP8266-WIFI 模块一般只需要 UTXD、URXD、CH_PD、RST 控制管脚即可，RST 对应原理图的GPIO16，也就是 J45 端子上的 BT_STATE。这4个引脚中，串口必须和单片机串口连，另外2个用其它任意单片机管脚控制即可。
实操图下篇文章介绍，太困……
