简介
ESP8266开发板以网络客户端的角色向服务器发送HTTP请求,并且获取何处理服务器响应信息。通过这一操作,我们可以实现ESP8266开发板间的物联网数据通信。

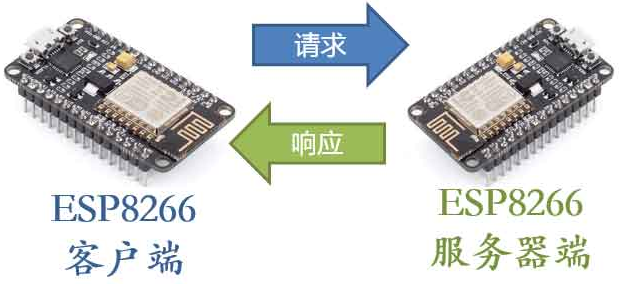

如上图所示,接下来我们将需要两块ESP8266-NodeMCU开发板。其中一块作为服务器,另一块作为客户端。
使用ESP8266客户端向ESP8266服务器发送数据
先上栗子。在这个示例中,ESP8266客户端将会通过HTTP协议向ESP8266服务器发送信息。在运行过程中,客户端ESP8266将会实时检测板上的按键状态,并且把按键状态发送给服务器。服务器在接收到客户端按键状态后,可以根据客户端按键状态来控制服务器端板上的LED点亮和熄灭。最终实现的效果是,我们可以通过客户端ESP8266开发板上的按键来“遥控”服务器上的LED点亮和熄灭。
注意,服务器端和客户端ESP8266必须连接同一WiFi网络,方可实现数据通讯。
服务器端程序:
- 接收客户端发来的http请求并且解析信息中的数据信息
- 将解析的数据信息通过串口监视器显示供用户查看
- 将解析的客户端按键状态信息用于控制服务器端板上LED的点亮和熄灭
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91/**********************************************************************
项目名称/Project : 零基础入门学用物联网
程序名称/Program name : csd_server
团队/Team : 太极创客团队 / Taichi-Maker (www.taichi-maker.com)
作者/Author : CYNO朔
日期/Date(YYYYMMDD) : 20200228
程序目的/Purpose :
演示如何实现两个NodeMCU间通过WiFi进行通讯。两台NodeMCU一个以服务器模式运行,
一个以客户端模式运行。
此代码为服务器端代码。此代码主要功能:
- 接收客户端发来的http请求
- 解析客户端请求中的数据信息
- 将解析的数据信息通过串口监视器显示供用户查看
- 将解析的客户端按键状态信息用于控制板上LED的点亮和熄灭
-----------------------------------------------------------------------
修订历史/Revision History
日期/Date 作者/Author 参考号/Ref 修订说明/Revision Description
20200229 CYNO朔 0.01 加入IP设置
***********************************************************************/
#include <ESP8266WiFi.h>
#include <ESP8266WiFiMulti.h> // 使用WiFiMulti库
#include <ESP8266WebServer.h> // 使用WebServer库
ESP8266WiFiMulti wifiMulti; // 建立ESP8266WiFiMulti对象,对象名称是 'wifiMulti'
ESP8266WebServer server(80); // 建立网络服务器对象,该对象用于响应HTTP请求。监听端口(80)
IPAddress local_IP(192, 168, 0, 123); // 设置ESP8266-NodeMCU联网后的IP
IPAddress gateway(192, 168, 0, 1); // 设置网关IP(通常网关IP是WiFI路由IP)
IPAddress subnet(255, 255, 255, 0); // 设置子网掩码
IPAddress dns(192,168,0,1); // 设置局域网DNS的IP(通常局域网DNS的IP是WiFI路由IP,点击自己的无线网信息查看)
void setup(void){
Serial.begin(9600); // 启动串口通讯
Serial.println("");
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH);
// 设置开发板网络环境
if (!WiFi.config(local_IP, gateway, subnet)) {
Serial.println("Failed to Config ESP8266 IP");
}
wifiMulti.addAP("ssid_from_AP_1", "your_password_for_AP_1"); // 将需要连接的一系列WiFi ID和密码输入这里
wifiMulti.addAP("ssid_from_AP_2", "your_password_for_AP_2"); // ESP8266-NodeMCU再启动后会扫描当前网络
wifiMulti.addAP("ssid_from_AP_3", "your_password_for_AP_3"); // 环境查找是否有这里列出的WiFi ID。如果有
Serial.println("Connecting ..."); // 则尝试使用此处存储的密码进行连接。
// 尝试进行wifi连接。
while (wifiMulti.run() != WL_CONNECTED) {
delay(250);
Serial.print('.');
}
// WiFi连接成功后将通过串口监视器输出连接成功信息
Serial.println('\n');
Serial.print("Connected to ");
Serial.println(WiFi.SSID()); // 通过串口监视器输出连接的WiFi名称
Serial.print("IP address:\t");
Serial.println(WiFi.localIP()); // 通过串口监视器输出ESP8266-NodeMCU的IP
server.on("/update", handleUpdate); // 处理服务器更新函数
server.begin(); // 启动网站服务
Serial.println("HTTP server started");
}
void loop(void){
server.handleClient(); // 检查http服务器访问
}
void handleUpdate(){
float floatValue = server.arg("float").toFloat(); // 获取客户端发送HTTP信息中的浮点数值
int intValue = server.arg("int").toInt(); // 获取客户端发送HTTP信息中的整数数值
int buttonValue = server.arg("button").toInt(); // 获取客户端发送HTTP信息中的按键控制量
server.send(200, "text/plain", "Received"); // 发送http响应
buttonValue == 0 ? digitalWrite(LED_BUILTIN, LOW) : digitalWrite(LED_BUILTIN, HIGH);
// 通过串口监视器输出获取到的变量数值
Serial.print("floatValue = "); Serial.println(floatValue);
Serial.print("intValue = "); Serial.println(intValue);
Serial.print("buttonValue = "); Serial.println(buttonValue);
Serial.println("=================");
}
客户端程序:
- 客户端通过HTTP协议向服务器发送信息
- 信息中包含客户端按键开关引脚状态用于控制服务器板上LED的点亮和熄灭
- 信息中还包含测试数据以便我们更好的了解如何使用ESP8266发送和接收物联网数据信息
1 | /********************************************************************** |
其中出现过一次问题,是因为板子的硬件问题导致无法连接。

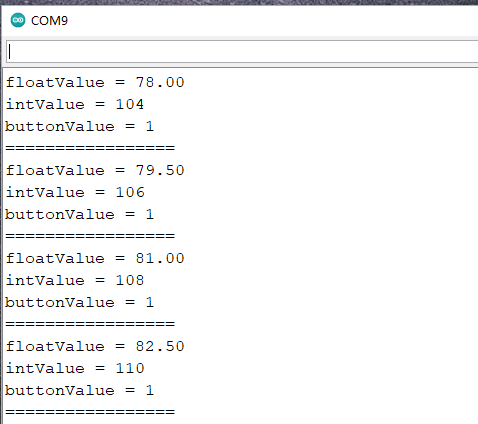

示例程序成功通信后截图如下:
